东莞市永翔精密模具有限公司打磨粉尘治理工程案例

返回列表来源：居峰环境发布日期：1618816489 浏览：：

公司简介

永翔精密模具有限公司位于东莞市东坑镇。其生产过程，打磨工艺有一定量粉尘产生，对生产车间及周围环境有一定影响。现该厂有超前的环保意识，为保护环境，改善工人工作环境，确保周边环境不受影响，积极响应环保号召。受贵厂委托，东莞市居峰环境工程有限公司承包该工程

设计范围：

（1）厂方原有外排风管之后的所有设施设备；
（2）整套治理系统的工艺选择及设计编写说明；
（3）标准与非标准设备制造与设备造型；
（4）工程设施、设备的制作、安装及调试；
（5）全部工程电器设计及工程造价估算；

设计目标

经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。

废气的风量与污染物浓度

1、废气的风量
根据厂方提供，其打磨生产车间的打磨粉尘由1台离心风机往外抽风，经我技术人员的现场勘查，拟做1套风量为3000m3/h，设计单套治理设备对其进行治理。

工艺流程框图及其说明

1、处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用水浴除尘。

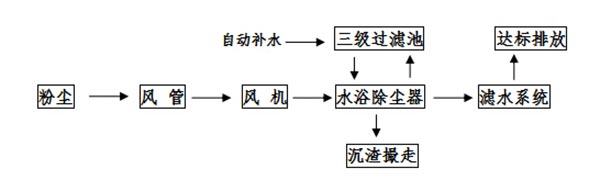

2、工艺流程框图

3、工艺说明
水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘器；

水浴除尘器结构简单，造价较低，效果显著，主要由三级滤池、进气管、排气管和喷淋系统组成；

水浴除尘工作原理：当具有一定进口速度的含尘气体经进气管后，在喷头处以较高的速度喷淋，对水层产生冲击作用后，改变气体的运动方向，而尘粒由于惯性则继续按原来方向作用，其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线型的水滴和泡沫区域，含尘气体在此区域作进一步净化，净化气体经滤水板从排气管排走；

为了使含尘气体能均匀受到水的洗涤，在进气管末端设置喷头，喷头为喇叭口和伞状组成；

厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗，沉於水中，部份浮于水面，需定期清捞。
水浴除尘器设有自动补水系统，而治理后废水原则上不外排，不产生二次污染。 上一篇：没有了 下一篇：东莞合宝电器限公司打磨抛光粉尘治理工程
